CVTケースCVT case

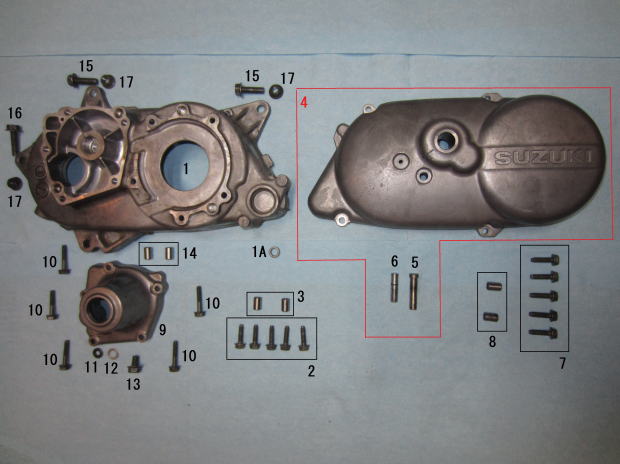

FIG.4 (B-5)


赤線囲みはセット。
黒線囲みはセットではないので個数分の注文が必要である。
1Aはセルありのみ必要だが、1-2、4-2のケースにはすでに装着されているのでセットと考えてよい。
2、3のボルト・ピンはクランクケースにCVTケースを装着するもの。
7、8のボルト・ピンはCVTケースにカバーをつけるためのもの。
7のボルトはセルなしでは5本必要。セルありでは下2本がエンジンガード装着用ボルトで共締めされるため3本でよい。
15、16のボルトはフレームにエンジンを装着するボルト、16だけやや長めになっているので注意。
  品番  品名  数  備考
 1-1  11321-22G01  ケース CVT  1  セルなし
 1-2  11340-22G50  ケース CVT  1  セルあり
 1A  09300-08016  ブッシュ  1  セルあり
 2  09103-06170  ボルト 6*20  5
 3  04211-09149  ピン  2
 4-1  11342-22G02  カバー CVTケース  1  セルなし
 4-2  11342-22G52  カバー CVTケース  1  セルあり
 5  11388-22G00  シャフト キックギアアイドル  1
 6  11389-43E10  シャフト キックギアドリブン  1
 7-1  09103-06170  ボルト 6*20  5  セルなし
 7-2  09103-06170  ボルト 6*20  3  セルあり
 8  04211-09149  ピン  2
 9  11431-22G02  カバー ギアボックス  1
 10  09103-06182  ボルト 6*28  5
 11  09168-06023  ガスケット 5.8*13*1.2  1
 12  09168-08016  ガスケット 8.2*14*1  1  ←09168-08008
 13  01550-0812B  ボルト  1
 14  04211-09149  ピン  2
 15  01550-0825B  ボルト  2
 16  01550-0830B  ボルト  1
 17  08319-3108B  ナット  3
価格については変動があるため記載しておりません。
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。

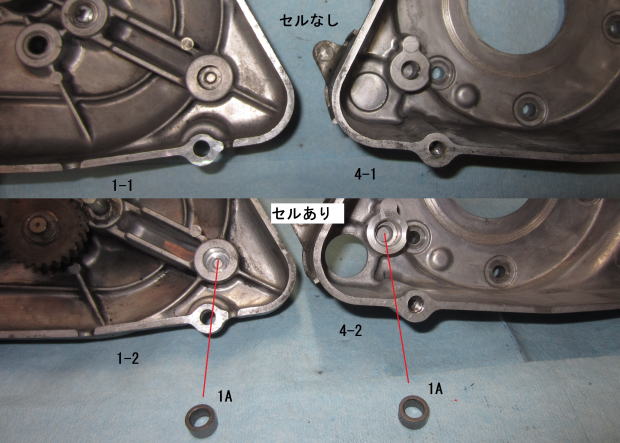

ケースのセルあり セルなしでの違いを示す。

セルありではスターターピニオンギアが装着される穴にブッシュが入るため穴が大きい。
またモーターの軸が入ってくるところに穴が開いている。
1-2も4-2も1Aを含んだセットとなっている。
