トランスミッション(2)transmission(2)

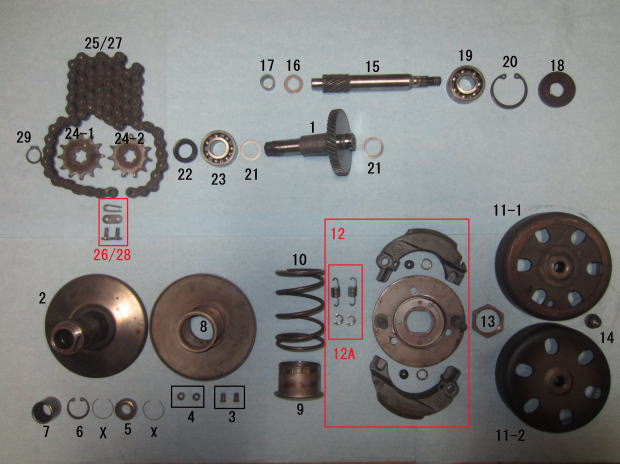

FIG.12 (C-4 C-5)
黒線囲みはセットではないので個数分の注文が必要です。
赤線囲みはセット
5のベアリングの上下にC型の薄いスペーサーXが存在しますがパーツリストには載っていません
| 品番 | 品名 | 数 | 備考 | |
|---|---|---|---|---|
| 1 | 24131-22G00 | シャフト ドライブ | 1 | |
| 2 | 21210-43E00 | フェイス フィクストドリブン | 1 | |
| 3 | 09201-05006 | ピン | 2 | |
| 4 | 09180-05042 | スペーサ 5*8.2*3.5 | 2 | |
| 5 | 09262-12018 | ベアリング 12*24*6 | 1 | |
| 6 | 08331-41246 | サークリップ | 1 | |
| 7 | 09263-17042 | ベアリング 17*25*16.7 | 1 | |
| 8 | 21240-22G00 | フェイス ムーバブルドリブン | 1 | |
| 9 | 21471-03A11 | シート ムーバブルドリブン | 1 | |
| 10 | 21243-22G00 | スプリング ムーバブルドリブン | 1 | ←21243-20E30 |
| 11-1 | 21220-43E00 | ハウジング クラッチ | 1 | K3 |
| 11-2 | 21220-22G00 | ハウジング クラッチ | 1 | K4/k5/K7 |
| 12 | 21501-22G01 | クラッチアッシ シュー | 1 | ←21501-22G00 |
| 12A | 21510-43820 | スプリングセット クラッチ | 1 | |
| 13 | 09140-28004 | ナット | 1 | |
| 14 | 08316-1010B | ナット | 1 | |
| 15 | 24121-22G00 | シャフト カウンター | 1 | |
| 16 | 09181-13002 | シム 13*22*0.5 | 1 | |
| 17 | 09263-12024 | ベアリング 12*16*10 | 1 | |
| 18 | 09283-17016 | オイルシール 17*40*5 | 1 | ←24299-22G00 |
| 19 | 08110-62030 | ベアリング | 1 | |
| 20 | 08331-41406 | サークリップ | 1 | |
| 21 | 09181-17139 | シム 17*24*1 | 2 | |
| 22 | 09283-17026 | オイルシール | 1 | ←09283-17017 |
| 23 | 08110-62030 | ベアリング | 1 | |
| 24-1 | 27510-22G00 | スプロケット エンジン NT:11 | 1 | K3 |
| 24-2 | 27510-22G10 | スプロケット エンジン NT:12 | 1 | K4/K5/K7 |
| 25 | 27600-22G00-068 | チェーンアッシドライブ DID415S | 1 | K3 |
| 26 | 27620-22G00 | ジョイントセット チェーン | 1 | K3 |
| 27 | 27600-22G10-068 | チェーンアッシ ドライブ DID41 | 1 | K4/K5/K7 |
| 28 | 27620-22G10 | ジョイントセット チェーン | 1 | K4/K5/K7 |
| 29 | 08331-31166 | サークリップ | 1 |
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。
