スターターstarter
FIG.13 (C-6) キック スタータ
1/16/19はK3。 1-X/18/17はK4/K5/K7。
後期型（K4/K5/K7）ではキックレバーは18であり、16とは装着部位の形状が違う。そのため1のキックスタータシャフトでは装着できず、この写真で1-Xと表示したシャフトになっているが、1-Xはパーツリストに存在しない。
キックレバーの形状について
10/7/12/9 はプーリー側のパーツ。セルあり車両では「プーリー・フィクストドライブ」が厚いためスペーサーとなる10は省略されている。
| 品番 | 品名 | 数 | 備考 | |
|---|---|---|---|---|
| 1 | 26210-22G01 | シャフト キックスタータ | 1 | K3 |
| 1-X | なし | シャフト キックスタータ | 1 | K4/K5/K7 |
| 2 | 26212-22G00 | ｽﾌﾟﾘﾝｸﾞ ｷｯｸｽﾀｰﾀｰｼｬﾌﾄ | 1 | |
| 3 | 26213-22G00 | ブッシュ キックスタータ | 1 | |
| 4 | 09160-14054 | ワッシャ 14.5*22*1 | 1 | |
| 5 | 08331-31146 | サークリップ | 1 | |
| 6 | 26200-22G00 | ｷﾞｱｱｯｼ ｷｯｸｽﾀｰﾀﾄﾞﾘﾌﾞﾝ | 1 | |
| 7 | 26231-22G00 | スタータ キック ライト | 1 | |
| 8 | 26260-22G02 | ギア キックスタータアイドル | 1 | ←26260-22G01 |
| 9 | 09140-12039 | ナット | 1 | |
| 10 | 09160-14055 | ワッシャ 14.5*22*1.6 | 1 | セルなしのみ必要 |
| 11 | 09164-08017 | ワッシャ | 1 | |
| 12 | 09164-12020 | ワッシャ | 1 | |
| 13 | 09181-08167 | シム 8*16*1 | 1 | |
| 14 | 08331-31086 | サークリップ | 1 | |
| 15 | 09181-08186 | シム 8*18*0.5 | 1 | |
| 16 | 26300-22G31 | レバーアッシ キックスタータ | 1 | K3 ←26300-22G30 |
| 17 | 07120-06253 | ボルト | 1 | K3 |
| 18 | 26300-2G11 | レバーアッシ キックスタータ | 1 | K4/K5/K7 |
| 19 | 01500-0620B | ボルト | 1 | K4/K5/K7 |
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。

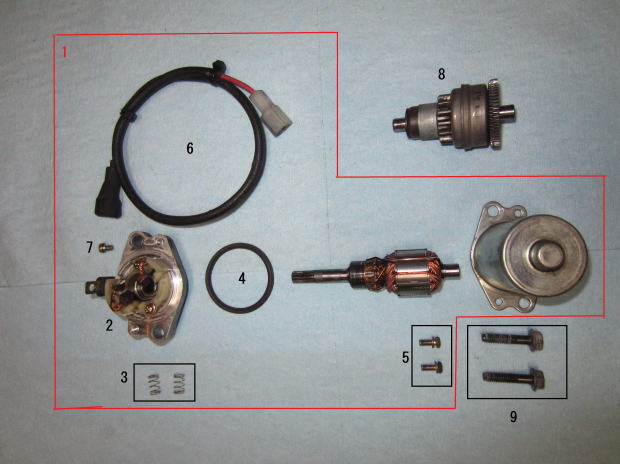

FIG.13A (C-7) スターティングモーター（セルあり車両のみ）
赤線囲みはセットです。
ブラシは2に含まれています。
| 品番 | 品名 | 数 | 備考 | |
|---|---|---|---|---|
| 1 | 31100-22G00 | モータアッシ スターティング | 1 | 2~7のセット |
| 2 | 31130-37B01 | ホルダアッシ ブラシ | 1 | |
| 3 | 31135-47A00 | スプリング ブラシ | 2 | |
| 4 | 31157-03A00 | ガスケット | 1 | |
| 5 | 02112-3410A | スクリュ | 2 | |
| 6 | 31142-22G00 | ワイヤ リード | 1 | |
| 7 | 02112-3406A | スクリュ | 1 | |
| 8 | 31370-22G00 | ピニオンアッシ ｽﾀｰﾃｨﾝｸﾞﾓｰﾀ | 1 | |
| 9 | 01547-0625B | ボルト | 2 |
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。
