スタンドstand

FIG.22 (E-8)


シャフトを抜けないように固定するコッタピンは脱着が面倒で再利用もしにくいことからR型のクリップが勧められる。
コッタピン代用品
純正パーツではない、ホームセンターなどで調達できる。
品番   品名 数  備考
 1  42100-22G00  スタンド センタ  1
 2  42211-43E01  シャフト センタスタンド  1
 3  08322-01083  ワッシャ  1
 4  04111-30208  コッタピン  1
 5  09443-15016  スプリング  1
 6  09100-06078  ボルト 6*33  1
 7  09140-06013  ナット  1
 8  09321-10001  クッション  1
 X  なし コッタピン代用クリップ  1  コッタピン代用品 R型クリップ
価格については変動があるため記載しておりません。
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。

フロントバスケットfrontbasket

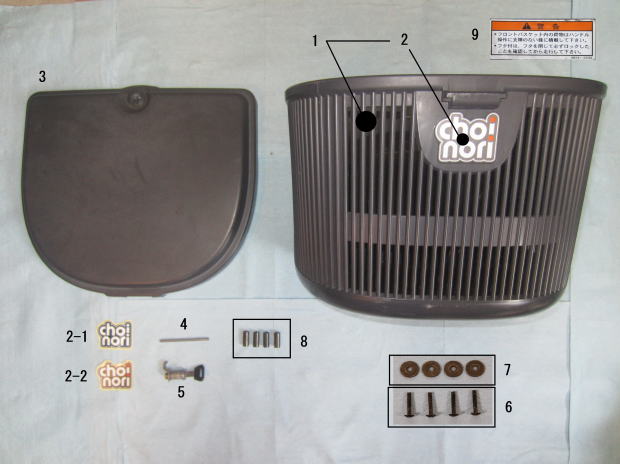

FIG.22A (E-9) for BK3/DBK3


前かご付き車両の中でもK3のみ純正でカゴがついている。そのため、このパーツリストはBK3 DBK3用である。
そしてBK3はカゴのみで蓋なし。DBK3は蓋付き。
DBK4/DBK5/DBK7ではカゴをつける取り付け穴があるが、カゴ自体はオプション設定であった。
パーツリストではエンブレムは2-2セル付き用しか載っていないが、BK3はセルなしなので2-1セルなし用エンブレムが正解。
1は2も含むが、2-1か2-2のいずれが付属するのかは購入報告がなく不明。
9はバスケット前面内側に貼付。

品番   品名 数  備考
 1  46550-22G00-26B  バスケット フロント グレー  1  2を含む
 2  68641-22G00-NG8  エンブレム レッグシールド  1
 2-2  68641-22G00-ABW  エンブレム レッグシールド  1
 3  46560-22G00-26B  リッド フロントバスケット グレー  1  DBK3のみ
 4  46571-22G01  ピン フロントバスケット  1  DBK3のみ
 5  92100-25840  ロックセット アッパカバーリッド   1  DBK3のみ
 6  02142-06353  スクリュ  4
 7  09160-06135  ワッシャ 6.5*26*2.3  4
 8  09180-06333  スペーサ 6.5*10*23.5  4
 9  68341-22G00  ラベル フロントバスケット  1
価格については変動があるため記載しておりません。
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。
