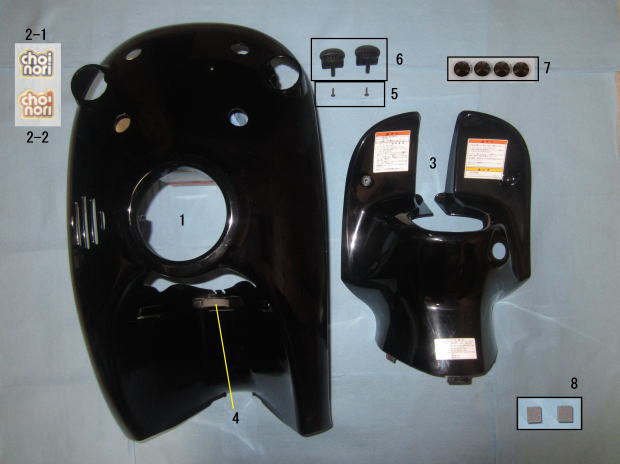

1のレッグシールドの形状は写真のように4個の穴が開いている前カゴ付き用と穴のないカゴなし用の2種類ある。
6 7は前カゴ付き用のみ必要。K3カゴ付きでは前カゴが標準装備なので7のメクラ栓は必要ない。
2のエンブレムシールはカゴなしではレッグシールドに張り付けるが、カゴあり車両ではカゴに張り付ける。
5のスクリュはカゴあり車両では6を取り付け、カゴなし車両ではウインカーを取り付ける。
5のスクリュはパーツリストでは03541-04163/03541-05163の2つが記載されているが、03541-05163だけでよい。
03541-04163は必要ないミステリーパーツ。
8はレッグシールド裏に貼るクッション。
K:年式 B:前かご付き D:セル付き
|
品番 |
品名 |
数 |
備考 |
1-1 |
48111-22G00-30H |
シールドレッグフロント |
1 |
K3 ホワイト |
1-2 |
48111-22G30-30H |
シールドレッグフロント |
1 |
DK3 K4 DK4 ホワイト |
1-3 |
48111-22G00-019 |
シールドレッグフロント |
1 |
カゴなしブラック |
1-4 |
48111-22G10-019 |
シールドレッグフロント |
1 |
カゴありブラック |
1-5 |
48111-22G00-YDL |
シールドレッグフロント) |
1 |
K3 キディイエロー |
1-6 |
48111-22G30-YDL |
シールドレッグフロント |
1 |
DK3 K4 DK4 キディイエロー |
1-7 |
48111-22G00-YDM |
シールドレッグフロント) |
1 |
K3 アイスブルー |
1-8 |
48111-22G30-YDM |
シールドレッグフロント |
1 |
DK3 K4 DK4 アイスブルー |
1-9 |
48111-22G10-YDM |
シールドレッグフロント |
1 |
BK3 DBK3 アイスブルー |
1-10 |
48111-22G40-YDM |
シールドレッグフロント |
1 |
BK4 DBK4 アイスブルー |
1-11 |
48111-22G00-YDN |
シールドレッグフロント |
1 |
K3 ベージュ |
1-12 |
48111-22G30-YDN |
シールドレッグフロント |
1 |
DK3 ベージュ |
1-13 |
48111-22G00-YDP |
シールドレッグフロント |
1 |
カゴなしオレンジ |
1-14 |
48111-22G10-YDP |
シールドレッグフロント |
1 |
カゴありオレンジ |
1-15 |
48111-22G30-YGG |
シールドレッグフロント |
1 |
K4 DK4 ピンク |
1-16 |
48111-22G30-ZBY |
シールドレッグフロント |
1 |
K5 ブルームイエロー |
1-17 |
48111-22G50-YEP |
シールドレッグフロント |
1 |
K5 トイブルー |
1-18 |
48111-22G30-YKP |
シールドレッグフロント |
1 |
K5 オフホワイト |
1-19 |
48111-22G30-YGF |
シールドレッグフロント |
1 |
K7 ライトグリーン |
1-20 |
48111-22G60-YEP |
シールドレッグフロント |
1 |
DBK5 トイブルー |
1-21 |
48111-22G40-YKP |
シールドレッグフロント |
1 |
DBK5 オフホワイト |
1-22 |
48111-22G40-YGF |
シールドレッグフロント |
1 |
DBK7 ライトグリーン |
2-1 |
68641-22G00-NG8 |
エンブレムレッグシールド |
1 |
セルなし |
2-2 |
68641-22G00-ABW |
エンブレムレッグシールド |
1 |
セルあり |
3-1 |
48131-22G00-30H |
カバー レッグシールド |
1 |
K3 ホワイト |
3-2 |
48131-22G10-30H |
カバー レッグシールド |
1 |
DK3 K4 DK4 ホワイト |
3-3 |
48131-22G00-019 |
カバー レッグシールド |
1 |
ブラック |
3-4 |
48131-22G00-YDL |
カバー レッグシールド |
1 |
K3 キディイエロー |
3-5 |
48131-22G10-YDL |
カバー レッグシールド |
1 |
DK3 K4 DK4 キディイエロー |
3-6 |
48131-22G00-YDM |
カバー レッグシールド |
1 |
K3 BK3 DBK3 アイスブルー |
3-7 |
48131-22G10-YDM |
カバー レッグシールド |
1 |
DK3 K4 DK4 BK4 DBK4 アイスブルー |
3-8 |
48131-22G00-YDN |
カバー レッグシールド |
1 |
K3 ベージュ |
3-9 |
48131-22G10-YDN |
カバー レッグシールド |
1 |
DK3 ベージュ |
3-10 |
48131-22G00-YDP |
カバー レッグシールド |
1 |
オレンジ |
3-11 |
48131-22G10-YGG |
カバー レッグシールド |
1 |
K4 DK4 ピンク |
3-12 |
48131-22G10-ZBY |
カバー レッグシールド |
1 |
K5 ブルームイエロー |
3-13 |
48131-22G20-YEP |
カバー レッグシールド |
1 |
K5 トイブルー |
3-14 |
48131-22G10-YKP |
カバー レッグシールド |
1 |
K5 オフホワイト |
3-15 |
48131-22G10-YGF |
カバー レッグシールド |
1 |
K7 ライトグリーン |
3-16 |
48131-22G60-YEP |
カバー レッグシールド |
1 |
DBK5 トイブルー |
3-17 |
48131-22G40-YKP |
カバー レッグシールド |
1 |
DBK5 オフホワイト |
3-18 |
48131-22G40-YGF |
カバー レッグシールド |
1 |
DBK7 ライトグリーン |
4 |
48135-22G10 |
クッションレグシールドフロント |
1 |
カゴ付き車両 |
5 |
03541-05163 |
スクリュ |
2 |
|
6 |
48132-22G00 |
カバーレッグシールドフロント |
2 |
カゴ付き車両 |
7 |
48136-22G00 |
キャップレッグシールド |
4 |
カゴ付き車両(ただしBK3 DBK3は除く) |
8 |
48135-22G00 |
クッション |
2 |
|
価格については変動があるため記載しておりません。
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。

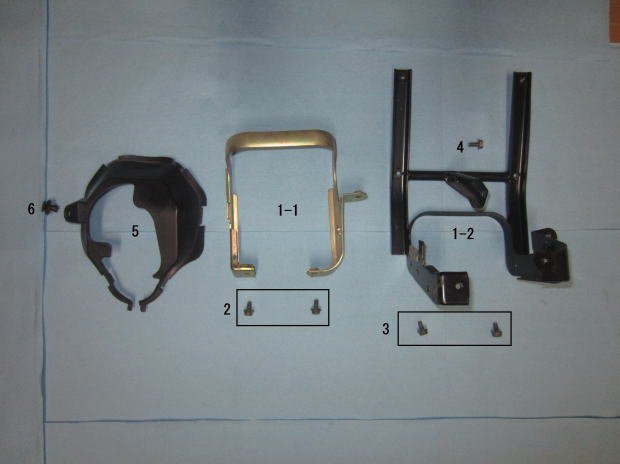

取り付けステー関連(SS以外)
黒線囲みはセットではないので個数分の注文が必要。
ライトステーがカゴあり用とカゴなし用で違う。
|
品番 |
品名 |
数 |
備考 |
1-1 |
48150-22G00 |
ブラケット レッグシールド |
1 |
カゴなし |
1-2A |
48150-22G10 |
ブラケット レッグシールド |
1 |
BK3 DBK3 |
1-2B |
48150-22G30 |
ブラケット レッグシールド |
1 |
BK4 DBK4/5/7 |
2-1 |
01550-06123 |
ボルト |
2 |
カゴなしK3 |
2-2 |
01550-06103 |
ボルト |
2 |
カゴなしK4/5/7 |
3-1 |
02162-06123 |
ボルト |
2 |
カゴありK3 |
3-2 |
01550-06103 |
ボルト |
2 |
カゴありK4/5/7 |
4-1 |
02162-06123 |
ボルト |
1 |
カゴありK3 |
4-2 |
01550-08123 |
ボルト |
1 |
カゴありK4/5/7 |
5 |
48137-22D00 |
カバー レッグシールドロア |
1 |
|
6 |
09409-07332 |
クリップ |
1 |
|
価格については変動があるため記載しておりません。
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。

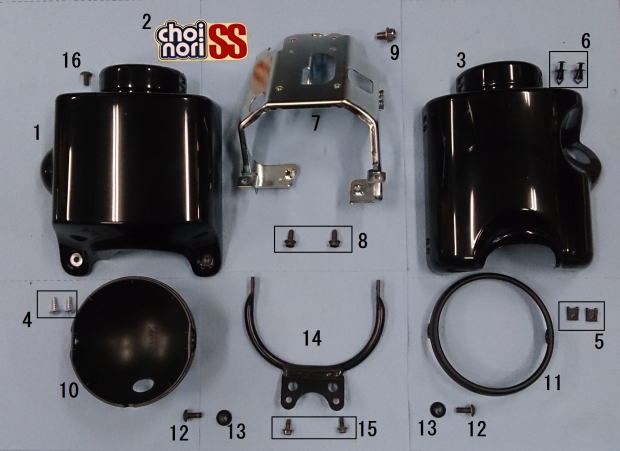

フロントカウル周辺(SS)
黒線囲みはセットではないので個数分必要です
|
品番 |
品名 |
数 |
備考 |
1-1 |
47231-22G00-019 |
カバー フレームヘッドフロント(ブラック) |
1 |
|
1-2 |
47231-22G00-30H |
カバー フレームヘッドフロント(ホワイト) |
1 |
|
1-3 |
47231-22G00-YDP |
カバー フレームヘッドフロント(オレンジ) |
1 |
|
2 |
68641-22G10-AWE |
エンブレム フレームヘッドカバー |
1 |
|
3-1 |
47241-22G00-019 |
カバー フレームヘッドリア(ブラック) |
1 |
|
3-2 |
47241-22G00-30H |
カバー フレームヘッドリア(ホワイト) |
1 |
|
3-3 |
47241-22G00-YDP |
カバー フレームヘッドリア(オレンジ) |
1 |
|
4 |
03541-05163 |
スクリュ |
4 |
|
5 |
09148-05038 |
ナット |
4 |
|
6 |
09409-06314-5PK |
クリップ(ブラック) |
4 |
|
7 |
48150-22G20 |
ブレース フレームヘッドカバー |
1 |
|
8 |
01550-06103 |
ボルト |
2 |
|
9 |
01550-08123 |
ボルト |
1 |
|
10 |
51811-22G00 |
ハウジング ヘッドランプ |
1 |
|
11 |
51812-22G00 |
カバー ヘッドランプハウジング |
1 |
|
12 |
02142-05163 |
スクリュ |
2 |
|
13 |
09169-06063 |
ワッシャ 6.3*17*6 |
2 |
|
14 |
51850-22G00 |
ブレース ヘッドランプハウジング |
1 |
|
15 |
02162-05123 |
スクリュ |
2 |
|
16 |
02142-06123 |
スクリュ |
1 |
|
価格については変動があるため記載しておりません。
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。

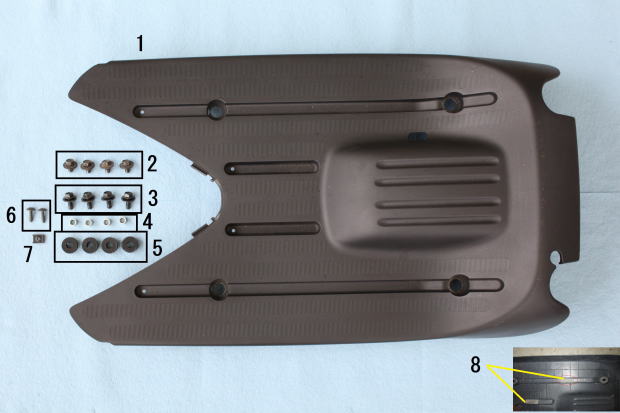

フロアボード周囲(SS以外)
フロアボードは取り付け穴が小さいタイプ(K3)と大きいタイプ(K4/K5/K7)がある。
穴が小さな方のうち、K3ではクッションは皆無であるが、BK3 DBK3では裏面に8のクッションが4枚貼られている。
穴が大きな方はクッション・スペーサーが装着されるためボルトが長めになっている。
7はパーツリストに載っているが実際チョイノリに使われているのが発見されていないミステリーパーツ。koroさんが試しに購入してくれたが何に使うか不明。
(写真提供 koroさん ありがとうございます。)
1 |
品番 |
品名 |
数 |
備考 |
1-1 |
48121-22G00-26B |
シールド レッグリア(グレー) |
1 |
K3 |
1-2 |
48121-22G10-P4Z |
シールド レッグリア(グレー) |
1 |
K4/K5/K7 |
2 |
09116-06109 |
ボルト 6*12 |
4 |
K3 |
3 |
09116-06130 |
ボルト 6*16 |
4 |
K4/K5/K7 |
4 |
09180-06038 |
スペーサ 6.1*9*7.5 |
4 |
K4/K5/K7 |
5 |
48125-22G00 |
クッション レッグシールドリア |
4 |
K4/K5/K7 |
6 |
03541-05163 |
スクリュ |
2 |
|
7 |
09148-05038 |
ナット |
1 |
K3 何に使うか不明 |
8 |
48135-22G21 |
クッション レッグシールドリア |
4 |
BK3 DBK3 |
価格については変動があるため記載しておりません。
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。
フロアボード周囲(SS)
黒線囲みはセットではありませんので個数分必要です。
8はボード裏面に貼ってあるクッションを指しています。
|
品番 |
品名 |
数 |
備考 |
1 |
48121-22G20-P4Z |
シールド レッグ リア(グレー) |
1 |
|
2 |
48142-22G00 |
ブラケット レッグシールド |
1 |
|
3 |
01550-06123 |
ボルト |
2 |
|
4 |
48125-22G00 |
クッション レッグシールドリア |
6 |
|
5 |
09180-06038 |
スペーサ 6.1*9*7.5 |
6 |
|
6 |
09116-06130 |
ボルト 6*16 |
6 |
|
7 |
09136-06061 |
スクリュ 6*16 |
2 |
|
8 |
48135-22G21 |
クッション レッグシールドリア |
1 |
|
価格については変動があるため記載しておりません。
間違いないように注意して記載していますが、万が一、番号間違いがありましても責任持てません。
欠品や部品の変更などが判明しましたら当方まで連絡いただければ追記いたします。
